产品中心 - 球阀
  • 二片式高平台法兰球阀

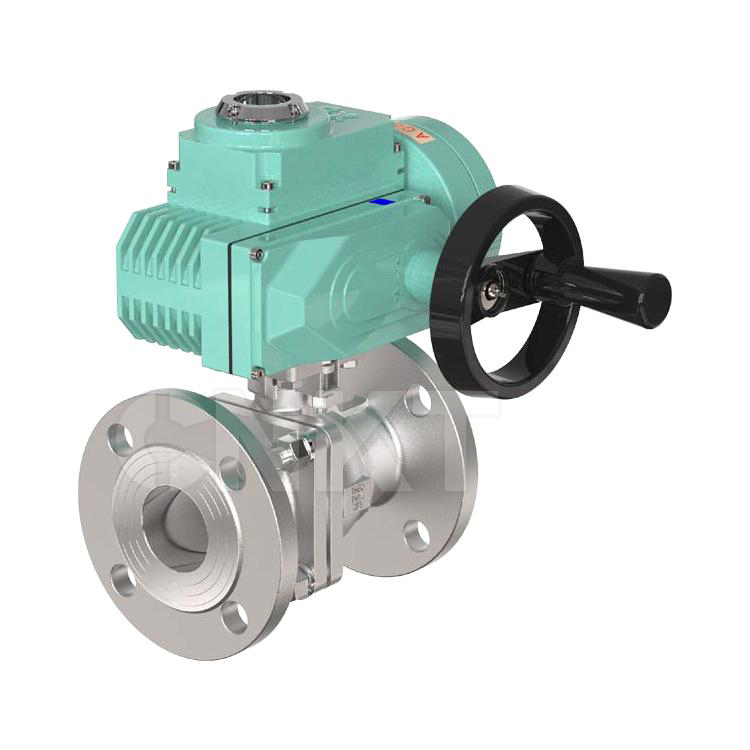

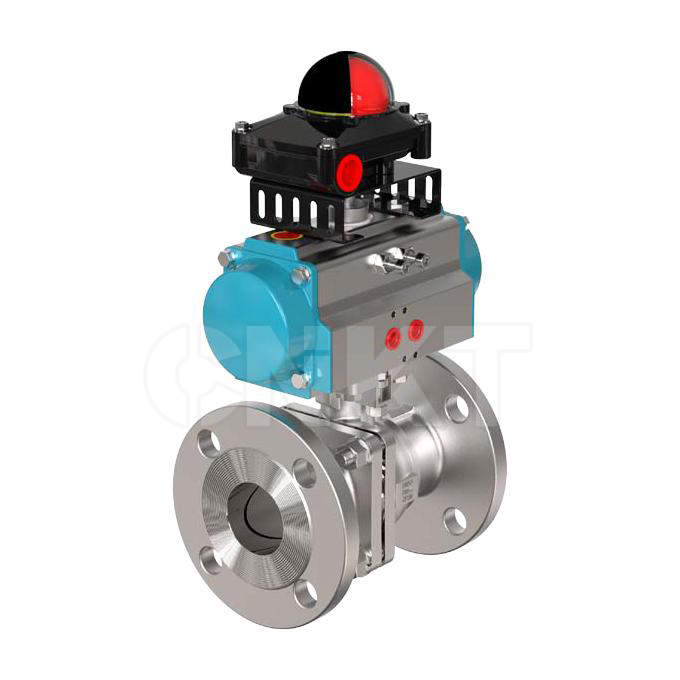

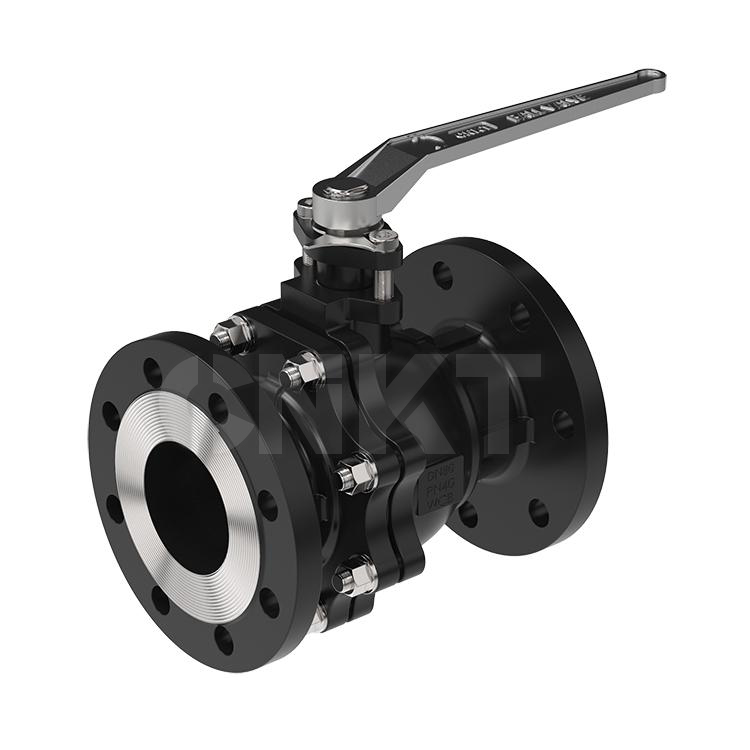

二片式高平台法兰球阀
  • 型 号:
  • 所 属:球阀
  • 口 径:DN15-2000
  • 介 质:水、蒸汽、空气、油品、腐蚀性介质
  • 生产标准:GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
  • 适用温度:-20~300℃
  • 是否定制:可根据用户需求定制
  • 应用领域:化工、食品、化肥、冶金、制药、电力、生物工程等
产品介绍


结构特点及用途:
二片式高平台法兰球阀具有旋转 90 度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用。

重要特点:
◎ 2片式浮动球阀
◎ 防吹出,防静电阀杆
◎ ISO5211 直装平台
◎ PN25-PN40,150LB,300LB 标准
◎ 自适应密封结构设计
◎ 带防火设计 ( 定制 )

设计/检测标准:
设计标准: GB/T 12237 ASME B16.34
结构长度: GB/T 12221 ASME B16.1
法兰标准: HG/T 20592 ASME B16.5
测试标准: BG/T 13927 API598

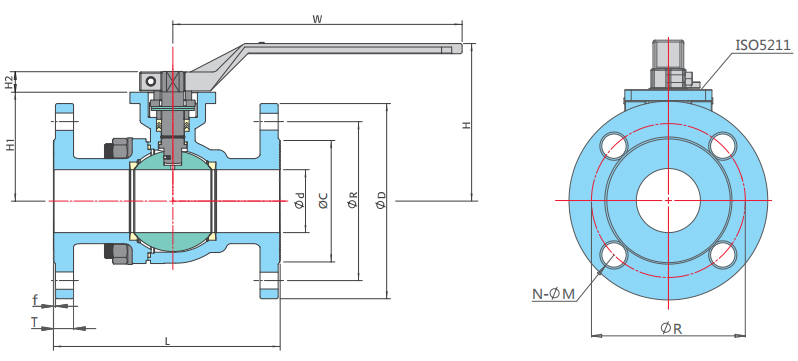

PN10-16连接尺寸


DN
d L D D1 R f H Hl H2 T N 0M ISO5211
1/2 - 15 130 95 65 45 2 76 49 8 16 4 14 F03 F05
3/4 - 20 130 105 75 55 2 80 54 8 18 4 14 F03 F05
1' 25 140 115 85 65 2 92 64 10 18 4 14 F04 F05
1-1/4" 32 165 140 100 78 2 102 71 10 18 4 18 F04 F05
1-1/2" 38 165 150 110 85 2 112 75 14 18 4 18 F05 F07
2" 49 203 165 125 100 2 122 85 14 18 4 18 F05 F07
2-1/2' 65 222 185 145 120 2 168 100 18 18 8 18 F07 F10
3' 78 241 200 160 135 2 178 110 18 20 8 18 F07 F10
4" 98 305 220 180 155 2 198 130 18 20 8 18 F07 F10
5' 125 356 250 210 185 2 235 165 23 22 8 18 F10 F12
6" 150 394 285 240 210 2 288 172 28 22 8 22 F12 F14
8" 200 457 340 295 265 2 325 213 37 24 12 22 F12 F14

PN25-40连接尺寸

DN d L D DI R f H Hl H2 T N 0M ISO5211
1/2 - 15 130 95 65 45 2 76 49 8 16 4 14 F03 F05
3/4- 20 130 105 75 55 2 80 54 8 18 4 14 F03 F05
1' 25 140 115 85 65 2 92 64 10 18 4 14 F04 F05
1-1/4" 32 165 140 100 78 2 102 71 10 18 4 18 F04 F05
1-1/2" 38 165 150 110 85 2 112 75 14 18 4 18 F05 F07
2' 49 203 165 125 100 2 122 85 14 20 4 18 F05 F07
2-1/2" 65 222 185 145 120 2 168 100 18 22 8 18 F07 F10
3" 78 241 200 160 135 2 178 110 18 24 8 18 F07 F10
4" 98 305 235 190 160 2 198 130 18 24 8 22 F07 F10
5' 125 356 270 220 188 2 235 165 23 26 8 26 F10 F12
6" 150 394 300 250 218 2 288 172 28 28 8 26 F12 F14
8" 200 457 PN25 PN40 PN25 PN40 PN25 PN40 2 325 213 37 PN25 PN40 12 PN25 PN40 F12 F14
360 375 310 320 278 282 30 34 26 30

150LB连接尺寸


DN
d L D D1 R H Hl H2 f T N 0M ISO 5 J211
1/2" 15 108 90 60.3 34.9 76 49 8 1.6 9.6 4 16 F03 F05
3/4" 20 117 100 69.9 42.9 80 54 8 1.6 10.5 4 16 F03 F05
1" 25 127 110 79.4 50.8 92 64 10 1.6 11.2 4 16 F04 F05
1-1/4" 32 140 115 88.9 63.5 102 71 10 1.6 12.8 4 16 F04 F05
1-1/2" 38 165 125 98.4 73 112 75 14 1.6 14.3 4 16 F05 F07
2" 49 178 150 120.7 92.1 122 85 14 1.6 15.9 4 19 F05 F07
2-1/2" 65 190 180 139.7 104.8 168 100 18 1.6 17.5 4 19 F07 F10
3" 78 203 190 152.4 127 178 110 18 1.6 22.3 4 19 F07 F10
4" 98 229 230 190.5 157.2 198 130 18 1.6 22.3 8 19 F07 F10
5" 125 356 255 215.9 185.7 235 165 23 1.6 22.3 8 22 F10 F12
6" 150 394 280 241.3 215.9 288 172 28 1.6 23.9 8 22 F12 F14
8" 200 457 345 298.5 269.9 325 213 37 1.6 27 8 22 F12 F14

300LB连接尺寸


DN
dLDDIRHHlH2fTN0MISOSi211 I
1/2"151409566.734.976498212.7416F03F05
3/4"2015211582.642.980548214.3419F03F05
1"2516512588.950.8926410215.9419F04F05
1-1/4"3217813598.463.51027110217.5419F04F05
1-1/2"38190155114.3731127514219.1422F05F07
2"4921616512792.11228514220.7819F05F07
2-1/2"65241190149.2104.816810018223.9822F07F10
3"78282210168.312717811018227822F07F10
4"98305255200157.219813018230.2822F07F10
5"125381280235185.723516523233.4822F10F12
6"150403320269215.9288172282351222F12F14
8"200502380330.2269.932521337239.71226F12F14
